मुद्रण / खनन के लिए स्टेनलेस स्टील वायवीय वायु संचालित डायफ्राम पंप

उत्पाद विवरण:
Place of Origin: China
ब्रांड नाम: BSK
Model Number: BSKA25AL-P99-A
भुगतान & नौवहन नियमों:
Minimum Order Quantity: 10 Unit(s)
मूल्य: Negotiable
Payment Terms: FOB T/T
Supply Ability: 1000 Unit(s) Per Month

विस्तार जानकारी

हाई लाइट:

हवा संचालित डबल डायाफ्राम पंप

,

अरो डायाफ्राम पंप

उत्पाद विवरण

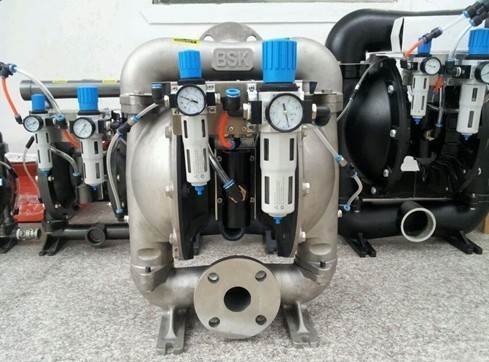

मुद्रण / खनन के लिए स्टेनलेस स्टील वायवीय वायु संचालित डायफ्राम पंप

एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।

  • उत्पत्ति के प्लेस: चीन
  • ब्रांड नाम: BSK
  • मॉडल संख्या: BSKA25AL-P99-A
  • मिन। आदेश मात्रा: 10 इकाई
  • मूल्य अवधि: एफओबी
  • पोर्ट: गुआंगज़ौ / शेन्ज़ेन
  • मूल्य पर भाव - ताव हो सकता है
  • भुगतान की शर्तें: टी / टी
  • उत्पादन क्षमता: प्रति माह 1000 यूनिट (एस)
  • गारंटी: एक वर्ष

उत्पाद वर्णन:

वायु प्रवेश द्वार

1 / 4-18NPTF -1

तरल पदार्थ का आउटलेट

1-11-1 / 2NPTF -1, Rp1-11BSP

द्रव इनलेट

1-11-1 / 2NPTF -1, Rp1-11BSP

मैक्स। बहे

135L / मिन

मैक्स। सिर

70M

मैक्स। स्व-भड़काना लिफ्ट (सूखा)

4m

मैक्स। हवा का दबाव

8.3bar

मैक्स। कण व्यास

3 मिमी

मैक्स। स्थापना आयाम

249.5 × 360.5 × 245mm

वजन

9.5kg

शोर

<80dB

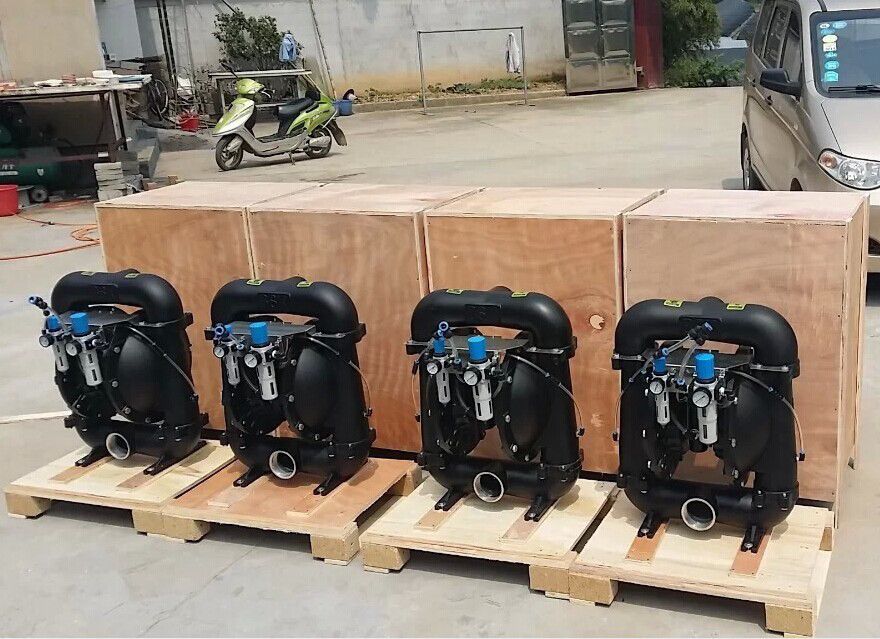

पैकेजिंग और वितरण

पैकेजिंग विस्तार:

प्लाईवुड मामले / दफ़्ती प्रति डायाफ्राम पंप

पहुचने का विवरण:

भुगतान प्राप्त करने से 5 दिन (आपके आदेश मात्रा के अनुसार)

विशेष विवरण

एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी

एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)

पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा

डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन

बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल

बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel

पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों

मुख्य प्रदर्शन पैरामीटर

सं। पैरामीटर नाम इकाइयाँ संदर्भ मान

1 मैक्स। काम कर वायु दाब Mpa 0.83

2 मैक्स। प्रवाह एल / मिनट 135

3 मैक्स। हेड एम 70

4 मैक्स। द्रव उत्पादन दबाव Mpa 0.83

5 मैक्स। व्यास मिमी 3 के माध्यम से कण

6 वजन किलो 9.5 / 12.5 (पीपी / केवी) / 9.5 (एएल) / 14.5 (एसएस / सीआई)

7 शोर स्तर डीबी <85

अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)

एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)

Santoprene ················································· · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में वृद्धि - तापमान में वृद्धि - ° ° (-40 °) - 107.2 ° C) Teflon · · · · · · · · · · · · ·················································· · हवा का तापमान 40 ° - 220 ° F (4.4 ° - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · ·················································· · हवा के तापमान के हिसाब से · हवा के तापमान के आधार पर तापमान में वृद्धि 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · · · ·················································· · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि · हवा के तापमान - 350 ° F (-40 ° -176.6 ° C) Hytrel · · · ··································· ·················································· · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में डिग्री सेल्सियस -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · · · · · · · · · ·················································· · हवा के तापमान को बढ़ाने के लिए, पानी के तापमान पर, पानी के तापमान पर, पानी के तापमान, तापमान, तापमान, तापमान -10 डिग्री सेल्सियस (-28.9 डिग्री - 65.5 डिग्री सेल्सियस) पॉलीप्रोपाइलीन को छीलना ·················································· · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।

1 ” प्रवाह आरेख

स्थापना संचालन और रखरखाव:

पढ़ें, UNDERSTAND, और इस जानकारी को सुरक्षित रखने के लिए जानकारी और निजी दस्तावेज


पंप मॉडल प्लेट पर बताए अनुसार अधिकतम इनलेट हवा के दबाव से अधिक न हो।

  • पंप का एयर इनलेट हवा की आपूर्ति से जुड़ा हुआ है जिसमें पर्याप्त क्षमता है और जिसमें से दबाव डिजाइन आवश्यकताओं के अनुरूप है।
  • स्वच्छ संपीड़ित हवा पंप के सेवा जीवन के विस्तार के लिए बनाती है।
  • यदि वायु आपूर्ति लाइन एक कठिन पाइप है, तो पंप और पाइप को जोड़ने वाली छोटी नली कंपन और घुमा को कम कर सकती है। (यह एक वृद्धि टैंक या द्रव बफ़र्स के साथ तरल पदार्थ में पल्स को कम करने के लिए अनुशंसित है।)
  • हवा का सेवन पाइप और दबाव-विनियमन फिल्टर को उनके वजन के कारण समर्थित होना चाहिए। यदि पाइप समर्थित नहीं है, तो यह पंप को नुकसान पहुंचा सकता है।
  • पंप की हवा का सेवन पाइप दबाव विनियमन वाल्व के साथ स्थापित किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि वायु आपूर्ति दबाव निर्दिष्ट सीमा से अधिक नहीं है।

मैनुअल में निर्दिष्ट सीमा दबाव का उपयोग पंप के संचालन में नहीं किया जा सकता है, अन्यथा व्यक्तिगत चोट, पंप क्षति या संपत्ति का नुकसान अत्यधिक वायु दबाव से उत्पन्न होगा।

  • सुनिश्चित करें कि सामग्री होसेस और अन्य घटक इस पंप द्वारा विकसित द्रव दबाव को समझने में सक्षम हैं। क्षति या पहनने के लिए सभी hoses की जाँच करें। हो कुछ वितरण डिवाइस स्वच्छ और उचित काम करने की स्थिति में है।

स्टेटिक स्पार्क। विस्फोट के कारण गंभीर चोट या मौत हो सकती है। ग्राउंड पंप और पंपिंग सिस्टम।

  • स्पार्क्स ज्वलनशील पदार्थ और वाष्प को प्रज्वलित कर सकते हैं।
  • कंपन या संपर्क और स्थिर चिंगारी से बचने के लिए सुरक्षित पंप, कनेक्शन और सभी संपर्क बिंदु।
  • उचित वेंटिलेशन का उपयोग करें।
  • सूजन को गर्मी, खुली लपटों और चिंगारियों से दूर रखें।
  • कंटेनर जब इस्तेमाल में न हों तो उन्हें बंद रखें।

पंप से निर्वहन में अशुद्धियां हो सकती हैं, जिससे गंभीर चोट लग सकती है। जॉबसाइट और ऑपरेटर के चारों ओर से पाइप के जरिए डिस्चार्ज को दूर किया जा सकता है।

यहां तक ​​कि अगर डायाफ्राम फट जाता है, तो यह निकास मफलर से भी जबरन सामग्री का निर्वहन कर सकता है।

  • जब खतरनाक या ज्वलनशील सामग्री को पंप किया जाता है, तो पाइपलाइन के माध्यम से डिस्चार्ज को सुरक्षित दूरस्थ स्थान पर हटाया जा सकता है।
  • पंप और मफलर के बीच न्यूनतम बोर में 3/8 "के इंटरफेस का उपयोग किया जाता है।

HAZARDOUS दबाव। गंभीर चोट या संपत्ति की क्षति हो सकती है। सिस्टम पर दबाव डालते समय पंप या हॉस्प या वॉल्व की सर्विसिंग न करें। हवा की आपूर्ति लाइन को डिस्कनेक्ट करें और डिस्पेंसिंग वाल्व या डिवाइस और / या सावधानीपूर्वक और धीरे-धीरे ढीला करने और आउटलेट नली या पंप से पाइपिंग को हटाकर sys -tem से दबाव को राहत दें।

खतरनाक सामग्री। गंभीर चोट या संपत्ति क्षति का कारण बन सकता है। कारखाने या सेवा केंद्र में खतरनाक सामग्री वाले पंप को वापस करने का प्रयास न करें। सुरक्षित हैंडलिंग प्रथाओं को स्थानीय और राष्ट्रीय कानूनों और सुरक्षा कोड आवश्यकताओं का पालन करना चाहिए।

  • उचित हैंडलिंग निर्देशों के लिए आपूर्तिकर्ता से सभी सामग्रियों पर सामग्री सुरक्षा डेटा पत्रक प्राप्त करें।

धमाका खतरा: कुछ मॉडल, एक साथ कुछ हिस्सों के साथ जो तरल पदार्थ संपर्क करते हैं, एल्यूमीनियम के बने होते हैं, इसलिए उन्हें ट्राइक्लोरोएथेन, मिथाइलीन क्लोराइड या अन्य हैलोजेनेटेड हाइड्रोकार्बन सॉल्वैंट्स के साथ उपयोग में नहीं लाया जा सकता है, अन्यथा वे प्रतिक्रिया कर सकते हैं और विस्फोट का कारण बन सकते हैं।

  • इस प्रकार के विलायक के साथ उपयोग करने से पहले, संगतता सुनिश्चित करने के लिए पंप मोटर के द्रव कैप, मैनिफोल्ड्स और सभी द्रव संपर्क भागों का निरीक्षण करना आवश्यक है।
  • पंप को सक्शन पाइप को छोटा करने के लिए यथासंभव उत्पाद के करीब रखा जाना चाहिए और भागों की संख्या को सबसे बड़ी सीमा तक कम करना चाहिए।
  • डायाफ्राम के सेवा जीवन का विस्तार करने के लिए, हमें पंप को तरल पदार्थ के जितना संभव हो उतना करीब रखना चाहिए। जब इनलेट दबाव द्रव स्तंभ के 10 फीट (3 मीटर) से अधिक हो जाता है, तो डायाफ्राम की सेवा जीवन का विस्तार करने के लिए दबाव राहत और विनियमन उपकरणों का एक सेट स्थापित करना आवश्यक है।
  • हमें इनलेट और आउटलेट पाइप के लिए प्रत्येक एडेप्टर को सील करना सुनिश्चित करना चाहिए।
  • सील घटकों के रेंगने से उत्पन्न होने वाले ढीलेपन से बचने के लिए उत्पाद के उपयोग से पहले सभी फास्टनरों को एक बार फिर से कड़ा कर दिया जाना चाहिए और प्रभावी ढंग से द्रव या हवा के रिसाव को रोक सकता है।

पंप गीले भागों और पंप किया जा रहा है, flushed या फिर से प्रसारित की रासायनिक संगतता की जाँच करें। रासायनिक अनुकूलता को टेम्पर्ड, फ्लश या परिचालित पदार्थों के भीतर रासायनिक (एस) के स्वभाव और एकाग्रता के साथ बदल सकते हैं। विशिष्ट द्रव संगतता के लिए, रासायनिक निर्माता से परामर्श करें।

अधिकतम तापमान केवल मेक्सी-कैलोरी तनाव पर आधारित हैं। कुछ रसायनों से अधिकतम सुरक्षित ऑपरेटिंग तापमान में काफी कमी आएगी। रासायनिक संगतता और तापमान सीमित करने के लिए रासायनिक निर्माता से परामर्श करें।

सुनिश्चित करें कि इस उपकरण के सभी ऑपरेटरों को विशेष रूप से प्रशिक्षित किया गया है, सुरक्षित संचालन प्रथाओं को समझा और उपकरणों की सीमाओं को समझा। वे जानते हैं कि जरूरत पड़ने पर पीपीई कैसे पहनें।

पाइपिंग सिस्टम के संरचनात्मक समर्थन के लिए पंप का उपयोग न करें। निश्चित रहें कि सिस्टम के पुर्ज़ों को पंप वाले हिस्से पर तनाव को रोकने के लिए ठीक से सहारा दिया गया है

  • सक्शन और डिस्चार्ज कनेक्शन लचीला शंकु-जैसे (जैसे कि नली) होना चाहिए, कठोर पाइप नहीं होना चाहिए, और पंप किए जाने वाले पदार्थ के साथ संगत होना चाहिए।

यह पंप को अनावश्यक क्षति को रोकने के लिए आवश्यक है। यदि इसे लंबे समय तक बेकार रहना है, तो कृपया प्रत्येक उपयोग के बाद इसे अच्छी तरह से साफ करें।

  • पंप में बचा हुआ उत्पाद पंप पर सूखा या चिपचिपा हो जाएगा, जो अगली शुरुआत से पहले डायाफ्राम और वाल्व की समस्याओं को जन्म देगा। ठंड के तापमान पर, उपयोग के बाद किसी भी परिस्थिति में पंप को पूरी तरह से खाली करना होगा।
  • यह किसी भी समय उपयुक्त असेंबली उपलब्ध करने के लिए उपयोगकर्ताओं के डाउनटाइम को कम करने का एक प्रभावी तरीका है। प्रामाणिक BSK स्पेयर पार्ट्स का अनुप्रयोग उत्पाद जीवन के विस्तार और प्रदर्शन के खेल के लिए अनुकूल होगा।




सामान्य विवरण

BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।

वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।

पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।

वायु और स्नेहन के लिए आवश्यकताएँ

उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।

  • 50 माइक्रोन से बड़े कणों को छानने में सक्षम फिल्टर का उपयोग वायु आपूर्ति पर किया जाना चाहिए। विधानसभा या मरम्मत के दौरान लागू होने वाले "ओ" रिंग लुब्रिकेंट के अलावा किसी भी स्नेहन की आवश्यकता नहीं है।
  • यदि लुब्रिकेटेड हवा मौजूद है, तो सुनिश्चित करें कि यह पंप के एयर मोटर सेक्शन में "O" रिंग्स और सील्स के साथ संगत है।



ऑपरेटिंग निर्देश

  • यदि पंप किया जा रहा है तो सामग्री के साथ संगत विलायक के साथ पंप को हमेशा फ्लश करें, जब समय की अवधि के लिए उपयोग नहीं होने पर "सेटिंग" के अधीन हो।
  • पंप से हवा की आपूर्ति को डिस्कनेक्ट करें यदि यह कुछ घंटों के लिए निष्क्रिय होना है।
  • आउटलेट सामग्री की मात्रा न केवल हवा की आपूर्ति द्वारा संचालित होती है, बल्कि इनलेट पर उपलब्ध सामग्री की आपूर्ति से भी नियंत्रित होती है। सामग्री की आपूर्ति टयूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। सुनिश्चित करें कि नली का उपयोग न करें जो ढह सकती है।
  • जब डायाफ्राम पंप का उपयोग एक मजबूर-स्तनपान (बाढ़ वाले इनलेट) स्थिति में किया जाता है, तो यह सिफारिश की जाती है कि एयर इनलेट में एक "चेक वाल्व" स्थापित किया जाए।
  • कंपन द्वारा क्षति के खिलाफ बीमा करने के लिए एक उपयुक्त सतह पर डायाफ्राम पंप पैरों को सुरक्षित करें।

रखरखाव

  • कृपया विधानसभा चित्र में घटक संख्याओं को क्रम संख्या और भागों के नाम देखने के लिए देखें और भागों और रखरखाव सेवा पैक की जानकारी को समझें।
  • कुछ बीएसके भागों को "पहने हुए भाग" के रूप में चिह्नित किया जाता है, जो त्वरित सेवा और डाउनटाइम में कमी को कम कर सकता है।
  • सेवा किट को दो अलग-अलग डायाफ्राम पंप कार्यों के लिए विभाजित किया जाता है: 1. AIR सेक्शन, 2. फ्लूड सेक्शन। FLUID SEC -TION को विशिष्ट भाग MATERIAL OPTIONS से ​​मिलान करने के लिए आगे विभाजित किया गया है।
  • सेवा की गड़बड़ी और आश्वस्तता के दौरान गंदगी और विदेशी पदार्थों से संदूषण से संवेदनशील आंतरिक चलती भागों की रक्षा के लिए एक साफ काम की सतह प्रदान करें।
  • सेवा गतिविधि के अच्छे रिकॉर्ड रखें और पूर्व-रखरखाव रखरखाव कार्यक्रम में पंप शामिल करें।
  • विघटित करने से पहले, आउटलेट से खाली कब्जा की गई सामग्री को पंप से नाली सामग्री के लिए उल्टा पंप मोड़कर -Fold।

तरल पदार्थ की खराबी

  • ऊपरी और निचले कई गुना (1) और (11) निकालें।
  • गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
  • द्रव की टोपी (5) निकालें।

नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।

  • पेंच (10), वॉशर (9), डायफ्राम (6 ए, 6) और डायफ्राम वॉशर (7, 8) निकालें।
    नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।

द्रव खंड की अभिक्रिया

  • उल्टे क्रम में फिर से इकट्ठा करना।
  • सभी भागों को साफ और निरीक्षण करें। आवश्यकतानुसार पहने हुए या क्षतिग्रस्त भागों को नए भागों से बदलें।
  • चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
  • सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
  • बोल्ट और नट्स के अंतिम बन्धन से पहले, कृपया यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
  • टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो कि AIRS SIDE "एयर चैंबर" से चिह्नित होते हैं, पंप बॉडी के सामने लगे होते हैं।
  • पंप शुरू करें, समय की अवधि के लिए चलने के बाद बन्धन और सीलिंग की जांच करें।

स्थापना आयाम :

द्रव अनुभाग में भागों का डिस्सैड

ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर से पंप से सामग्री को बाहर निकाल दें। बी) पंप को एक साफ काम के माहौल में रखें। ग) पहले पंप से आउटलेट पाइप (1) को विघटित करें, और फिर द्रव कैप (5) के ऊपरी छोर से गेंद (2), ओ कप (3) और (47) और गेंद सीट (4) को बाहर निकालें। क्रम में। उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को विघटित करें ताकि फ्लूड कैप (5) से ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) बाहर निकालें। डी) टोपी (5) को अलग करने के लिए दो द्रव कैप के आसपास बोल्ट छोड़ें। ई) डायाफ्राम स्क्रू (10) जारी करें और दोनों छोर से डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को हटा दें। डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है। एयर वाल्व के लिए पार्ट्स की डिसैस्पैशन एफ) पहले बोल्ट (39) को ढीला करें, और फिर एयर वाल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैसकेट (40), और (41) को विघटित करें। छ) एयर वाल्व आवरण (38) से वाल्व टुकड़ा (36) और वाल्व प्लेट (37) को बाहर निकालें। ज) सर्पिल (29) को छोड़ दें और एयर वाल्व केसिंग (38) के दोनों सिरों से सीमा समाप्ति कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं। i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं। पायलट वाल्व जे के लिए भागों का डिस्सैस्पैरेस) 4 बोल्ट (16) को ढीला करके पहले सिलेंडर सिर को ठीक करना, और फिर दोनों सिरों पर सिलेंडर सिर (14) और (18) को विघटित करना और ओ कप (17) को हटा दें। k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) निकालें। l) मोटर रॉड (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप पायलट रॉड पर ट्रिगर रॉड या O कप (44) पर लिप-टाइप पैकिंग (20) को बदल सकते हैं। डायाफ्राम पंप का पुन: विकास पंप के reassembly कदम असंतुष्ट लोगों के साथ असंगत हैं, इसलिए आपसे विनम्र प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्व, साथ ही साथ उनके संपर्क भागों को बढ़ाया जाना चाहिए। । 2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति। यदि क्षतिग्रस्त है, तो कृपया नए को बदलें। 3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दर्शाई गई दिशा के अनुरूप होनी चाहिए। 4) बेहतर कैपिंग रिजल्ट प्राप्त करने के लिए फ्लुइड कैप पर बोल्टों को विपरीत कोणों से बारी-बारी से बांधा जाना चाहिए। समस्या निवारण 1. वायु प्रवाह के साथ निकास के खुलने से कुछ द्रव निकलता है। किसी भी क्षति के लिए डायाफ्राम की जाँच करें। शिथिलता के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट तरल पदार्थ में हवा के बुलबुले होते हैं अच्छी सीलिंग के लिए चूषण पाइप कनेक्शन की जाँच करें। अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक के बीच कनेक्शन की जाँच करें। इंटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें ढीलेपन के लिए डायाफ्राम शिकंजा की जाँच करें। 3. कम पंप आउटपुट वायु की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। हवा की जकड़न के लिए इनटेक को कई गुना जोड़ने वाले कनेक्टर्स की जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद अनुचित तरीके से नहीं बैठी है। 4. जब कोई घूमने वाला आंदोलन न हो तो हवा को निकास खोलने से छुट्टी दे दी जाती है। स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जांच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जांच करें। डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
